מערכת בדיקת פגמים

בדיקת All-in-One לביצועים מכניים וחשמליים

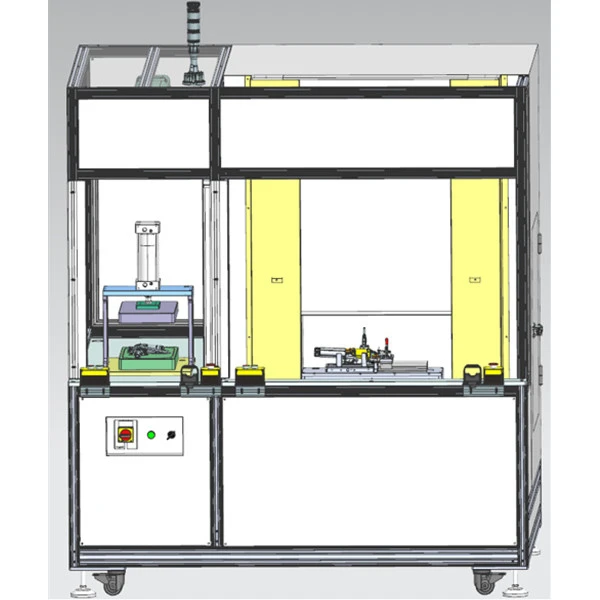

בודק זה משלב שישה פריטי בדיקה במכונה אחת: אטימות דליפה, רעש NVH, כוח מומנט/משיכה, ביצועים חשמליים, מהלך תזוזה ובדיקת הרכבה. יש לו תא בדיקה שקט ומנגנון טעינת סרוו. הוא מדמה תנאי רכב אמיתיים בצורה מדויקת. המוצר עובד עבור מפעילי דלתות, מרימי חלונות, כונני מושבים ומדמי HVAC. הוא מפעיל מחזור בדיקה מלא תוך 60 שניות, תואם את זמן טקט הייצור הסטנדרטי.

בדיקות מומנט, כוח וחשמל
מנוע סרוו עם חיישני מומנט ותזוזה מודד כוח דחיפה-משיכה, התנגדות ריצה ועקומות מהלך. הוא מוצא הידבקות, נפילות מומנט או תנועה לא שלמה. עבור בדיקות חשמל, הוא מחיל מתח סטנדרטי וקורא זרם ללא עומס/עומס, נפילת מתח מנוע, אותות הול ונתוני אפיק CAN/LIN. הוא מאמת את חלקות המנוע ואת שלמות האות. המוצר גם בודק את ההרכבה עם חיישני ראייה ופוטואלקטריים - הוא רואה אם ​​פגזים, תולעים, ברגים, אטמים או אטמים חסרים, שגויים או רופפים.

יתרונות ויישומים
מערכת בדיקת פגמים זו היא אוניברסלית - היא מטפלת לא רק במפעילי דלתות, אלא גם בווסת חלונות, מכווני מושבים, כונני דלת תא המטען ועוד. הוא משלב שש בדיקות בתחנה אחת, חוסך שטח רצפה ועבודה. תא השקט אומר שאתה לא צריך חדר שקט מיוחד. החלפת כלי עבודה מהירה עם פיני איתור סטנדרטיים. יש לו וילונות אור בטיחותיים, הגנת עומס יתר ורכיבים סטנדרטיים לתחזוקה קלה. הוא משמש את ספקי Tier-1 עבור קווי ייצור אוטומטיים למחצה או מלאים.

בדיקה אוטומטית של תפקוד מלא עבור PCB ומודולי בקרה

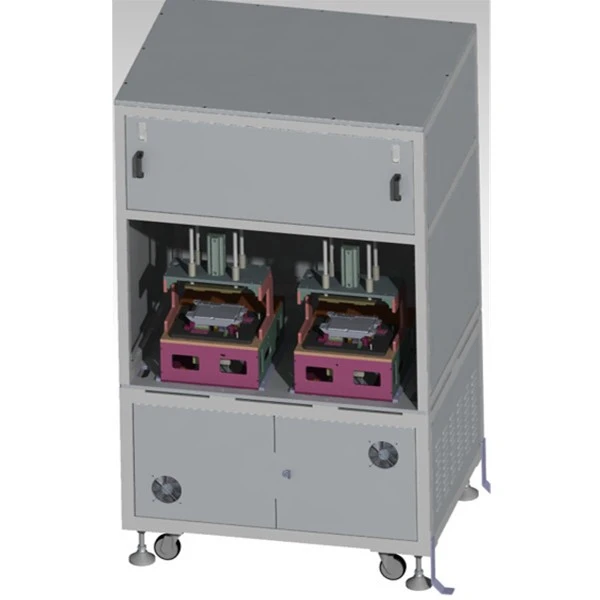

בודק זה מיועד לבקרים אלקטרוניים כמו יחידות מידע בידור, מודולי HVAC, ECUs של מושב ו-PCB פנימיים. הוא מבצע את כל הבדיקות הנדרשות באופן אוטומטי - המשכיות מחברים, מתח/זרם, תקשורת CAN/LIN, פונקציות חומרה ואינטראקציה עם המערכת. המוצר משתמש בפיני בדיקה בעלי דיוק גבוה ובעיצוב דו-תחנות. הוא בודק שתי יחידות בו-זמנית, תוך התאמת מחזור ייצור של 70 שניות. הוא עובד עם רובוט בעל 6 צירים לטעינה ופריקה, והוא ממיין חלקים טובים ורעים באופן אוטומטי.

מתכונים גמישים והגנה בטיחותית
המערכת מאחסנת תוכניות בדיקה מרובות עבור דגמי בקרים שונים. כאשר אתה מחליף את המוצר, אתה פשוט בוחר את המתכון החדש ומחליף את המתקן. פיני החיטוט והמחברים ניתנים להתאמה. תכונות הבטיחות כוללות וילונות אור, נעילת צילינדר, הגנה מפני עומס יתר של בדיקה והגנה מפני קצר חשמלי. המכונה לא תתניע אם החלק אינו ממוקם כראוי, ומונע נזק ללוחיות PCB ולמחברים.
